Lasergravur, Laserbeschriftung und Lasermarkierung
Die Lasergravur bzw. Laserbeschriftung ist ein Verfahren, welches einen sehr wichtigen Bereich der Laserbearbeitung ausmacht. Dabei wird das ausgewählte Material ausschließlich mithilfe des Laserlichts aufgeschmolzen und verdampft.
Damit erfolgt dieses Verfahren im Gegensatz zu anderen Gravurverfahren komplett ohne Berührung der Werkstücks.
Zudem ist eine zusätzliche Fixierung des Werkstückes während der gesamten Bearbeitung des Materials nicht notwendig.
Die Lasergravierung und Lasermarkierung lassen sich noch in weitere Unterverfahren unterteilen, wobei je nach gewünschten Endergebnis eins der Verfahren am besten geeignet ist.
Unterverfahren der Lasergravur und Lasermarkierung:
- Tiefengravur
Bei der Tiefengravur durch einen Laser wird die Oberfläche des Werkstücks in die Tiefe abgetragen. Durch den Laser entsteht eine Schmelzverdrängung oder ein Verdampfen auf dem Werkstück. Die thermische Energie des Lasers wird somit genutzt, gezielt Material aufzuschmelzen und zu verdampfen. Dadurch entsteht eine deutliche Markierung auf dem Material, die Gravur. Durch gezielte Lasereinwirkungen kann so die gewünschte Graviertiefe sehr exakt und in höchster Präzision erreicht werden. - 2D und 3D Lasergravur
Die 2D, 2,5D und 3D Lasergravur unterscheiden sich von der Tiefengravur dadurch, dass die Oberfläche des Werkstücks komplett durch eine Software gesteuert in die Tiefe abgetragen wird, wobei das Material schichtweise verdampft wird. Dadurch wird mit jeder Verdampfung schrittweise die gewünschte Struktur der Gravur erreicht. Es gelingt so ein ebenfalls präziser Tiefenabtrag im dreidimensionalen Bereich. Die Bandbreite der Anwendungen der 2D, 2,5D und 3D Lasergravur sind sehr breit gefächert, sodass sogar sehr komplexe dreidimensionale Oberflächenstrukturen leicht geschaffen werden können. - Mikrogravur
Die Bearbeitung von Werkstücken geschieht bei der Mikrogravur durch ein Abtragen, welches ebenfalls schichtweise erfolgt. Jedoch zeichnet sich diese Form der Gravur dadurch aus, dass sowohl sehr feine linienförmige als auch punktförmige Strukturen graviert werden können. Durch die Mikrogravur kann somit ein ganz neues Level an Präzisionsarbeit von Werkstücken erreicht werden. - Frosting & Oberflächenstrukturierung
Eine Anwendung ist das gezielte „Frosting“. Bei dem klassischen Verfahren wird zuerst eine Schutzschicht auf das polierte Abformwerkzeug aufgetragen. Diese Schutzschicht wird dann wieder unter dem Mikroskop manuell mit einem Skalpell von bestimmten, zu frostenden Bereichen entfernt. Im Gegensatz dazu ist das Frosting, das durch einen Laser geschieht, deutlich effektiver. Die gesamte Bearbeitung erfolgt dabei insgesamt schneller und präziser, da dies nicht mehr manuell vorgenommen werden muss.
Mit einem Laser kann zudem eine definierte Strukturierung von Werkstückoberflächen erreicht werden. Dabei werden relativ kleine Strukturelemente, die unregelmäßig oder nach einem bestimmten geometrischen Muster aufgebaut sind, in eine glatte Oberfläche graviert, die sich dann fortlaufend wiederholen.

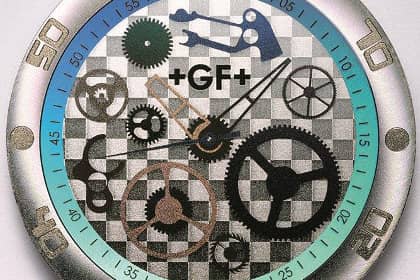

Bildergalerie Lasergravur
Anwendungsbereiche der Lasergravur
- Prägestempel und -matrizen (für Münzen, Medaillen, zur Echtheitszertifizierung etc.)
- Gütesiegel
- fälschungssichere Schutzmarkierungen
- Herstellung von Spanleitstufen auf Werkzeugen
- Formeinsätze
FAQ – Lasergravur, Laserbeschriftung und Lasermarkierung
Was ist eine Lasergravur bzw. Laserbeschriftung?
Die Lasergravur bzw. Laserbeschriftung ist ein berührungsloses Verfahren, bei dem das Material mithilfe von Laserlicht aufgeschmolzen und verdampft wird. Dadurch entstehen präzise und dauerhafte Gravuren, ohne dass das Werkstück fixiert oder manuell bearbeitet werden muss. Dieses Verfahren eignet sich besonders für filigrane Strukturen und Gravuren auf kleinen oder komplexen Werkstücken.
Welche Unterverfahren gibt es bei der Lasergravur?
Es gibt verschiedene Unterverfahren der Lasergravur, darunter die Tiefengravur, bei der Material in die Tiefe abgetragen wird, die 2D-, 2,5D- und 3D-Lasergravur, bei der schichtweise Material verdampft wird, die Mikrogravur für sehr feine Strukturen sowie das Frosting und die Oberflächenstrukturierung, bei denen gezielt Muster oder Strukturen auf der Oberfläche erzeugt werden.
Was ist der Unterschied zwischen 2D, 2,5D und 3D Lasergravur?
Der Unterschied zwischen 2D, 2,5D und 3D Lasergravur liegt in der Tiefe und Komplexität der Gravur. Während die 2D-Gravur eine flache Oberfläche abträgt, können bei der 2,5D-Gravur leichte Tiefenunterschiede erreicht werden. Die 3D-Gravur hingegen ermöglicht das Abtragen von Material in verschiedenen Schichten, um komplexe dreidimensionale Strukturen zu erzeugen.
Was ist eine Mikrogravur?
Die Mikrogravur ist eine Form der Lasergravur, bei der sehr feine und präzise Linien oder Punktstrukturen auf ein Werkstück aufgebracht werden. Sie eignet sich besonders für kleine und detaillierte Gravuren, die mit hoher Genauigkeit ausgeführt werden müssen. Diese Technik findet Anwendung bei Prägestempeln, fälschungssicheren Markierungen und anderen Bereichen, in denen höchste Präzision gefordert ist.
Welche Anwendungsbereiche gibt es für Lasergravuren?
Lasergravuren werden in vielen Branchen eingesetzt. Dazu gehören die Herstellung von Prägestempeln und Matrizen für Münzen und Medaillen, die Gravur von Gütesiegeln und fälschungssicheren Schutzmarkierungen, sowie das Anfertigen von Spanleitstufen auf Werkzeugen und Formeinsätzen. Durch die präzise Bearbeitung sind auch sehr filigrane und anspruchsvolle Gravuren möglich.
